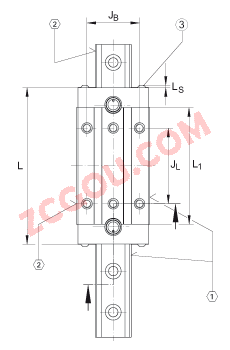

| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|
| 3) | | 安装螺钉 |
|---|
| A1 | 20,5 mm | |
|---|
| A3 | 16,6 mm | |
|---|
| A4 | 16,6 mm | |
|---|
| aL max | 41 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 41 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| b | 45 mm | 公差: -0,005 / -0,035 |
|---|
| G2 | M10 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M10，M12 = 83 |
|---|
| GS | M2,5x3 | DIN EN ISO 4026 |
|---|
| H1 | 8,5 mm | |
|---|
| H4 | 52,4 mm | |
|---|
| H5 | 13,7 mm | |
|---|
| h | 38 mm | |
|---|
| h1 | 19,5 mm | 公差: +/-0,5 |
|---|
| JB | 60 mm | |
|---|
| JL | 80 mm | |
|---|
| JL5 | 31,9 mm | 周围结构上润滑孔的位置。 |
|---|
| JL6 | 43,2 mm | |
|---|
| jL | 52,5 mm | |
|---|
| K1 | M12 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M6 = 17
M8 = 41
M12 = 140
M14 = 220
M16 = 340
M24 = 1100 |
|---|
| L1 | 136,6 mm | |
|---|
| LS | 2,2 mm | |
|---|
| lmax | 2940 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|---|
| N2 | 6 mm | 周边结构润滑孔的最大直径。 |
|---|
| N3 | M6 | 最大螺钉深度 6 mm |
|---|
| N4 | M6 | |
|---|
| O | 10x1,5 | DIN 3771 |
|---|
| T5 | 12,5 mm | |
|---|
| W10 | 10 mm | 距平面侧的宽度 |
|---|
| W7 | 7 mm | 距平面侧的宽度 |
|---|
| W8 | 8 mm | 距平面侧的宽度 |
|---|
|
