INA RWU45-E-HL滑块尺寸图纸

RWU..-E-HL系列用于直线循环滚子轴承及导轨组件中带满装循环滚子系统的高窄长系列滑块，油或脂润滑的直线导引系统

INA RWU45-E-HL轴承基本参数

润滑接头位于滑块端盖侧面

润滑连接在上面

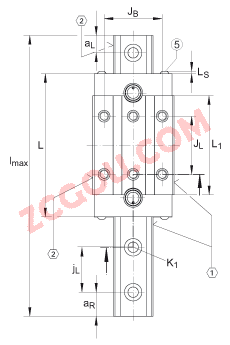

端面润滑接头尺寸

根据 DIN 71412-A 标准的润滑嘴 M6

带活接头螺母接头

载荷方向

1)		定位面
2)		标记
5)		安装螺钉
A₁	20,5 mm
A₃	16,6 mm
A₄	16,6 mm
a_{L max}	41 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	41 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	45 mm	公差: -0,005 / -0,035
G₂	M10	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220
G_S	M2,5x3	DIN EN ISO 4026
H₁	8,5 mm
H₄	52,4 mm
H₅	13,7 mm
h	38 mm
h₁	19,5 mm	公差: +/-0,5
J_B	60 mm
J_L	80 mm
J_L5	31,9 mm	周围结构上润滑孔的位置。
J_L6	43,2 mm
j_L	52,5 mm
K₁	M12	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100
L₁	136,6 mm
L_S	2,2 mm
l_max	2940 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	6 mm	周边结构润滑孔的最大直径。
N₃	M6	最大螺钉深度 6 mm
N₄	M6
O	10x1,5 mm	DIN 3771
T₅	12,5 mm
W₁₀	10 mm	距平面侧的宽度
W₇	7 mm	距平面侧的宽度
W₈	8 mm	距平面侧的宽度
