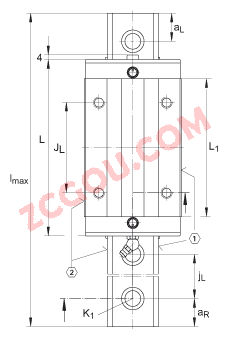

| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|
| A1 | 20,5 mm | |
|---|
| A2 | 13 mm | |
|---|
| A3 | 18,5 mm | |
|---|
| aL max | 94 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 94 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| b | 45 mm | 公差: -0,005 / -0,03 |
|---|
| G2 | M10 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140 |
|---|
| H1 | 8,6 mm | |
|---|
| H5 | 9 mm | |
|---|
| h | 37,2 mm | |
|---|
| h1 | 19,2 mm | |
|---|
| JB | 60 mm | |
|---|
| JL | 60 mm | |
|---|
| JL5 | 25,65 mm | 周围结构上润滑孔的位置。 |
|---|
| jL | 105 mm | |
|---|
| K1 | M12 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| L1 | 102,3 mm | |
|---|
| lmax | 2940 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|---|
| N2 | 6 mm | 周边结构润滑孔的最大直径。 |
|---|
| O | 7x1,5 mm | DIN 3771 |
|---|
| T5 | 17 mm | |
|---|
|
