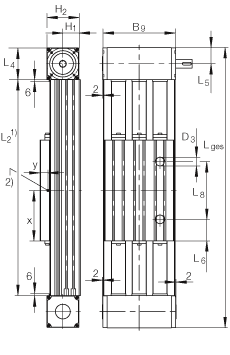

INA MLFI140-3ZR直线执行器尺寸图纸

MLFI..-3ZR系列内导向滑块，带三个齿形带的直线导引系统

INA MLFI140-3ZR轴承参数
INA MLFI140-3ZR轴承供货商
INA MLFI140-3ZR轴承类似型号

INA MLFI140-3ZR轴承基本参数

H	105 mm
B	176 mm
L	240 mm

1)		L2 = 总行程 + L1 + 12 L tot = 总行程 + L1 + 12 + 2 x L4 总行程= 有效行程 + 2 x S（mm）注意：允差S指一个安全范围，应该至少为85 mm。最大支承轨长度8000 mm。
2)		DIN 3405-AM6 标准的漏斗型润滑嘴
B₂	80 mm	槽宽8 mm
B₃	130 mm	槽宽8 mm
B₅	70 mm	槽宽8 mm
B₆	140 mm	槽宽8 mm
B₇	180 mm
B₈	8 mm	公差:P9; 根据 DIN 6885-1 标准的版本 A
B₉	195 mm
D	80 mm
D₃	30 mm	T 型槽的利用受孔的限制
H₁	45,5 mm
H₂	85,5 mm
H₃	25 mm	槽宽8 mm
H₄	74,5 mm
H₅	45 mm	槽宽5 mm
L₁	282 mm
L₄	80 mm
L₅	40 mm
L₆	73 mm	T 型槽的利用受孔的限制
L₈	94 mm
O	M6
X	120 mm
Y	24 mm

m_Law	5,5 kg	滑块的质量
m_tot	(Ltot - 160) x 0,0138 + 12,7 kg	质量
F_{y per}	2400 N	导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
F_{0y per}	4000 N	导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
F_{z per}	4500 N	导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
F_{0z per}	4500 N	导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
M_{0x per}	320 Nm	滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
M_{0y per}	210 Nm	滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
M_{0z per}	180 Nm	滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
l_y	1636 cm^4	支撑轨的几何转动惯量
l_z	200 cm^4	支撑轨的几何转动惯量
	3 x 40 AT 10	齿形带
	4500 N	齿形带的许用工作载荷
	115 Nm	最大驱动力矩
	0,75 kg/m	齿形带的质量
	160 mm/Umdr	进给量(mm/转)
	8,2 x 10^-4 kg x m^2	两个齿轮的质量惯性矩
