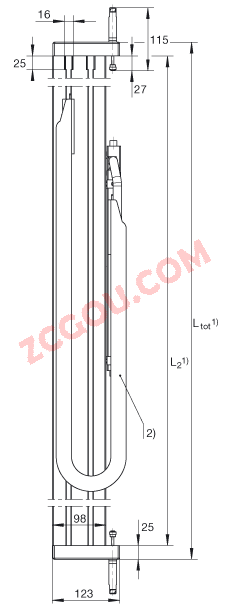

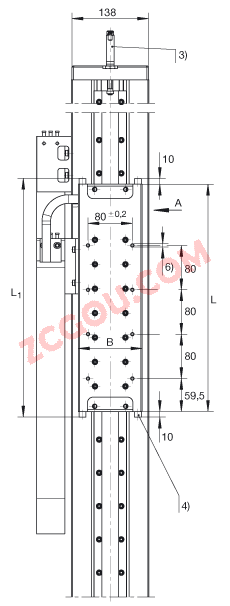

INA MKUVS42-LM-KT-STOD直线执行器尺寸图纸

MKUVS42-LM系列带直线球轴承及导轨组件且采用直接驱动的直线执行器的直线导引系统

INA MKUVS42-LM-KT-STOD轴承参数
INA MKUVS42-LM-KT-STOD轴承供货商
INA MKUVS42-LM-KT-STOD轴承类似型号

INA MKUVS42-LM-KT-STOD轴承基本参数

INA直线执行器 MKUVS42-LM-KT-STOD, 带直线球轴承及导轨组件且采用直接驱动的直线执行器

H	125 mm
B	115 mm
L	410 mm

1)		L2 = 总行程 + L1 + 54 Ltot = 总行程 + L + 54 + 86 总行程= 有效行程 + 2 x S 允差 S 指适合于特殊应用的安全范围，至少应为50 mm；总行程单位为mm。最大单根支撑轨长度 L2 = 8000 mm
2)		灵活的电缆中继系统
3)		减震器
4)		终端缓冲器
6)		M6 x 10 深 (8x)
7)		两端的润滑接头
8)		根据 DIN 3405-AM6 标准的润滑嘴 (4x)
9)		滑块的上边缘
B₂	80 mm
B₃	140 mm
B₄	133 mm
B₅	51 mm
H₁	10 mm
H₃	30 mm
H₄	70 mm
H₅	128 mm
L₁	430 mm
L₃	18 mm
L₄	323 mm

m_tot	(Ltot - 50) x 0,02 + 11 kg	除灵活的电缆中继系统之外的质量
m_Law	8 kg	滑块的质量
C	27,4 kN	滑块引导系统的基本额定载荷此数值只适用于 Lh 寿命的计算
C₀	51 kN	滑块引导系统的基本额定载荷此数值只适用于 Lh 寿命的计算
M_0x	1450 Nm	直线引导系统的额定静扭矩这些数值是单一载荷，当执行器的下部完全被支撑时使用。当承受联合载荷时，这些值必须减小。关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS..
M_0y	3940 Nm	直线引导系统的额定静扭矩这些数值是单一载荷，当执行器的下部完全被支撑时使用。当承受联合载荷时，这些值必须减小。关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS..
M_0z	4020 Nm	直线引导系统的额定静扭矩这些数值是单一载荷，当执行器的下部完全被支撑时使用。当承受联合载荷时，这些值必须减小。关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS..
l_y	1192 cm^4	支撑轨的几何转动惯量
l_z	432 cm^4	支撑轨的几何转动惯量

INA MKUVS42-LM-KT-STOD轴承供货商

八零动力专业销售德国INAMKUVS42-LM-KT-STOD直线执行器，库存德国INAMKUVS42-LM-KT-STOD直线执行器大量现货，与厂家常年批量订购MKUVS42-LM-KT-STOD轴承，咨询热线：022-58519723

INAMKUVS42-LM-KT-STOD，我选八零动力，品种全，价格优，质量有保证！大客户热线：022-58519722

其他品牌MKUVS42-LM-KT-STOD轴承同类可代替型号

MKUVS42-LM-KT-STOD承载重载历经岁月它的密封性能，完美抵御灰尘和杂质的侵袭高品质的轴承，在各种复杂工况下都能展现出卓越的性能表现它在机器人领域的应用，展现了它的高精密性它的密封性能，减少了润滑剂的泄漏卓越的设计和可靠的性能，是这款轴承的两大亮点设计合理、性能优良的它，是机械设备实现高效运行的重要保障高精度与高可靠性的完美结合，成就了这款杰出的轴承MKUVS42-LM-KT-STOD

INA MKUVS42-LM-KT-STOD轴承近似型号

INAMKUVS42-LM-ADA-KT-STOD INAMKVD15 INA MKUVS42-LM-KT-STOD INA MKUVS42-LM-ADA-KT-STOD
