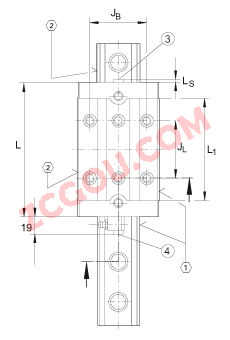

| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|
| 3) | | 螺旋塞最大 MA =2.5Nm |
|---|
| 4) | | 拧紧力矩最大为 MA = 2.5Nm |
|---|
| A1 | 12,5 mm | |
|---|
| A3 | 11,5 mm | |
|---|
| aL max | 23 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 23 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| b | 23 mm | 公差: -0,005 / -0,035 |
|---|
| G2 | M6 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
如果有调节螺钉，应有螺钉防松措施。 |
|---|
| H1 | 6,5 mm | |
|---|
| H4 | 32,5 mm | |
|---|
| H5 | 7,5 mm | |
|---|
| h | 22,3 mm | |
|---|
| h1 | 11,8 mm | 公差: +/-0,5 |
|---|
| JB | 35 mm | |
|---|
| JL | 50 mm | |
|---|
| JL5 | 20,3 mm | 周围结构上润滑孔的位置。 |
|---|
| jL | 30 mm | |
|---|
| K1 | M6 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M6 = 17
M8 = 41
M12 = 140
M14 = 220
M16 = 340
M24 = 1100 |
|---|
| L1 | 82,2 mm | |
|---|
| LS | 4 mm | |
|---|
| lmax | 1980 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|---|
| N2 | 3 mm | 周边结构润滑孔的最大直径。 |
|---|
| N3 | M6 | 最大螺钉深度 6 mm |
|---|
| O | 10x1,5 mm | DIN 3771 |
|---|
| T5 | 7,5 mm | |
|---|
|
