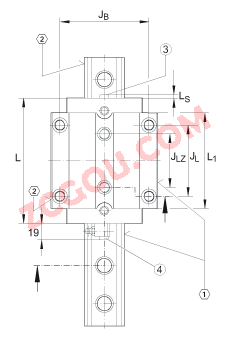

INA RWU25-D-L-OE滑块尺寸图纸

RWU25-D-L-OE系列直线循环滚子轴承及导轨组件 RUE25-D 用的长系列滑块,油润滑的直线导引系统

INA RWU25-D-L-OE轴承参数
INA RWU25-D-L-OE轴承供货商
INA RWU25-D-L-OE轴承类似型号

INA RWU25-D-L-OE轴承基本参数

INA滑块 RWU25-D-L-OE, 直线循环滚子轴承及导轨组件 RUE25-D 用的长系列滑块,油润滑

载荷方向

H	36 mm
B	70 mm
L	107 mm	因为上部润滑孔的原因，滑块需要被覆盖的最小长度。

1)		定位面
2)		标记
3)		螺旋塞最大 MA =2.5Nm
4)		拧紧力矩最大为 MA = 2.5Nm
A₁	23,5 mm
A₃	7,5 mm
a_{L max}	23 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	23 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	23 mm	公差: -0,005 / -0,035
G₂	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470
H₁	6,5 mm
H₄	17,5 mm
H₅	7,5 mm
h	22,3 mm
h₁	11,8 mm	公差: +/-0,5
J_B	57 mm
J_L	45 mm
J_L5	23 mm	周围结构上润滑孔的位置。
J_LZ	40 mm
j_L	30 mm
K₁	M6	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100
K₃	M6	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
K₆	M6	根据 DIN ISO 7984-8.8的螺钉最大锁紧力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 M16 = 220
L₁	82,2 mm
L_S	4 mm
l_max	1980 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
N₂	3 mm	周边结构润滑孔的最大直径。
N₃	M6	最大螺钉深度 6 mm
O	10x1,5 mm	DIN 3771
T₅	10 mm
T₆	8,65 mm

m_W	0,9 kg	滑块的质量
m_S	3,3 kg/m	导轨的质量
C	33500 N	基本额定动载荷
C₀	82000 N	基本额定静载荷
M_0x	440 Nm	绕 X 轴的额定静扭矩
M_0y	1200 Nm	绕 Y 轴的额定静扭矩
M_0z	1080 Nm	绕 Z 轴的额定静扭矩
		带油润滑的循环滚子单元
