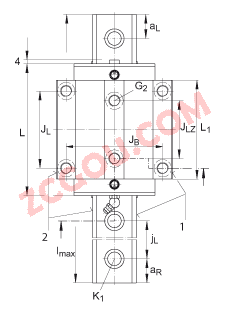

| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|
| A1 | 31 mm | |
|---|
| A2 | 9 mm | |
|---|
| A3 | 6,5 mm | |
|---|
| aL max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| b | 28 mm | 公差: -0,005 / -0,03 |
|---|
| G2 | M10 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
M16 = 220
M20 = 470 |
|---|
| H1 | 5,4 mm | |
|---|
| H4 | 13,2 mm | |
|---|
| H5 | 6 mm | |
|---|
| h | 25 mm | |
|---|
| h1 | 13 mm | |
|---|
| JB | 72 mm | |
|---|
| JL | 52 mm | |
|---|
| JL5 | 26,35 mm | 周围结构上润滑孔的位置。 |
|---|
| JLZ | 44 mm | |
|---|
| jL | 80 mm | |
|---|
| K1 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| K3 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| K6 | M8 | 根据 DIN ISO 7984-8.8的螺钉
最大锁紧力矩 [MA]（Nm）：
M5 = 5.8
M6 = 10
M8 = 24
M10 = 48
M12 = 83
M14 = 130 |
|---|
| L1 | 94,7 mm | |
|---|
| lmax | 2000 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|---|
| N2 | 4,5 mm | 周边结构润滑孔的最大直径。 |
|---|
| O | 4,5x1,5 mm | DIN 3771 |
|---|
| T5 | 12 mm | |
|---|
| T6 | 10 mm | 对于从上面安装：
最大的中间螺纹孔的螺纹深度
T6 + 3 mm |
|---|
|
