INA KWE30滑块尺寸图纸

KWE系列两排直线循环球轴承及导轨组件用的标准滑块的直线导引系统

目录

INA KWE30轴承基本参数

INA滑块 KWE30, 两排直线循环球轴承及导轨组件用的标准滑块
压缩载荷拉伸载荷对所有轴的力矩全部密封脂润滑油润滑
INA滑块 KWE30, 两排直线循环球轴承及导轨组件用的标准滑块
INA滑块 KWE30, 两排直线循环球轴承及导轨组件用的标准滑块

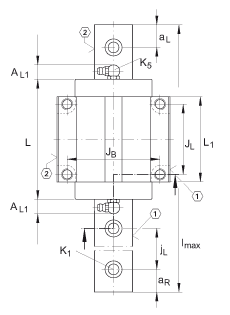

载荷方向

H42 mm
B90 mm
L92,9 mm

1) 定位面
2) 标记
A131 mm
A29 mm
A313 mm
AL114 mm
aL max71 mm a L 和 a R 取决于导轨的长度 l max
aL min20 mm a L 和 a R 取决于导轨的长度 l max
aR max71 mm a L 和 a R 取决于导轨的长度 l max
aR min20 mm a L 和 a R 取决于导轨的长度 l max
b28 mm 公差: -0,004 / -0,05
G2M10 根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩(Nm):
M5 = 5.8
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140

如有可能,应有螺钉防松措施。
H17 mm
H414,6 mm
H56 mm
h21,5 mm
h110,5 mm
JB72 mm
JL52 mm
jL80 mm
K1M8 根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩(Nm):
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

如有可能,应有螺钉防松措施。
K3M8 根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩(Nm):
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

如有可能,应有螺钉防松措施。
K5NIP-KE-M6 润滑接头
L165,7 mm
lmax2000 mm 单根导轨的最大长度;更长的导轨可以分成几段供货,并且相应地标注。
根据合同约定,单根导轨最大长度可达到6米。
T510 mm

mW1,2 kg 滑块的质量
mS4,2 kg/m 导轨的质量
C22500 N 基本额定动载荷
C029700 N 基本额定静载荷
M0x437 Nm 绕 X 轴的额定静扭矩
M0y335 Nm 绕 Y 轴的额定静扭矩
M0z335 Nm 绕 Z 轴的额定静扭矩
