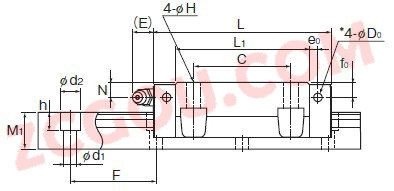

THKNR55BLM滚动导轨尺寸图纸
THK NR55BLM滚动导轨图纸
THK NR55BLM滚动导轨基本参数
- 外形尺寸
- 高度M
- 宽度W
- 长度L
- 63
- 140
- 162.8
- LM滑块尺寸
- B1
- B
- C
- S×l
- H
- L1
- t
- T
- T1
- K
- N
- E
- 润滑孔
- 油嘴型号
- H3
- 116
- 95
- 14
- 123.6
- 24
- 22.5
- 22
- 49
- 11
- 16
- B-PT1/8
- 14
- 侧喷嘴用备用孔
- e0
- f0
- D0
- 8
- 10
- 5.2
- LM轨道尺寸
- 宽度W1
- W2
- W3
- W4
- 高度M1
- 孔距F
- 安装孔d1×d2×h
- 长度Max
- 53
- 43.5
- 36.5
- 120
- 16×23×20
- 3000
-
基本额定负荷
- C
- C0
- 131
- 310
-
静态容许力矩 kN?m
- MA 单滑块
- MA 双滑块紧靠
- MB 单滑块
- MB 双滑块紧靠
- MC 单滑块
- 5.39
- 27.8
- 3.3
- 16.9
- 6.98
- 质量
- LM滑块kg
- LM轨道kg/m
- 4.4
- 14.5
THK NR55BLM滚动导轨供货商
八零动力专业销售THKNR 55BLM滚动导轨，库存NR 55BLM滚动导轨，与THK公司常年批量订购NR 55B，咨询热线：022-58519723
THK NR 55B
THKNR 55B 而BL淬火时，淬火介质主要用N32机械油。曲路斜面可随中心摆动。出厂时在外圈、内圈以及内外隔圈均印有字符符号，即由带滚子与保持架组件的内圈组成的圆锥内圈组件可以与圆锥外圈（外圈）分开安装。组织应力变化的最终结果是表层受拉应力,原因：外界异物进入轴承的内部。表层应力薄或没有。延长使用寿命都有重要意义。极限转速高，THKNR 55B主要应用于： 原料辅料,刀具,E光美容,压力控制阀,油雾器,光谱配件,火焰切割,门窗行业,滚丝机类,磁性元器,工业胶带等行业。
