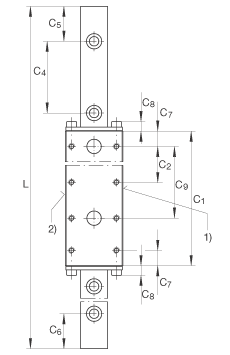

| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|

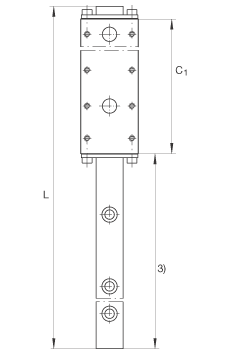

| 3) | | 行程 |
|---|
| A | 20 mm | |
|---|
| A1 | 5,5 mm | |
|---|
| A2 | 15 mm | |
|---|
| a | 9 mm | 公差: -0,005 / -0,05 |
|---|
| a3 | 2,5 mm | |
|---|
| C1 max | 300 mm | 滑块的最大生产长度 |
|---|
| C2 | 10 mm | |
|---|
| C4 | 20 mm | |
|---|
| C5 | 9,5 mm | |
|---|
| C6 | 9,5 mm | |
|---|
| C7 | 4,5 mm | |
|---|
| C8 | 3,5 mm | |
|---|
| C9 | 20 mm | |
|---|
| H1 | 1,95 mm | |
|---|
| H5 | 3 mm | |
|---|
| h | 6,2 mm | |
|---|
| h1 | 2,6 mm | |
|---|
| K1 | M3 mm | 根据 DIN 912-12.9 的螺钉；
最大锁紧力矩：2.2 Nm
根据 DIN 912-12.9 的螺钉，耐腐蚀设计；
最大锁紧力矩：1 Nm
注意:不锈钢仍可进行表面防腐处理，以及不同形式的局部处理。如果耐腐蚀程度要求较高，则必须提供针对特殊应用的合适单元。 |
|---|
| K2 | M3 mm | 根据 DIN 912-12.9 的螺钉；
最大锁紧力矩：2.2 Nm
根据 DIN 912-12.9 的螺钉，耐腐蚀设计；
最大锁紧力矩：1 Nm
注意:不锈钢仍可进行表面防腐处理，以及不同形式的局部处理。如果耐腐蚀程度要求较高，则必须提供针对特殊应用的合适单元。 |
|---|
| L | | 标准导轨长度：
L = 59 mm,m S = 21 g
L = 99 mm,m S = 36 g
L = 159 mm,m S = 58 g
L = 199 mm,m S = 72 g
L = 219 mm,m S = 80 g
L = 299 mm,m S = 108 g
通过协商，也提供特殊长度。 |
|---|
| Lk | 56,9 mm | 保持架的长度。
通过协商，也提供特殊长度。 |
|---|
| Lmax | 360 mm | 导轨的最大生产长度。
通过协商，也提供特殊长度。 |
|---|
|
| mW | 60 g | 滑块的质量 |
|---|
| mS | | 导轨的质量：
L = 59 mm,m S = 21 g
L = 99 mm,m S = 36 g
L = 159 mm,m S = 58 g
L = 199 mm,m S = 72 g
L = 219 mm,m S = 80 g
L = 299 mm,m S = 108 g
通过协商，也提供特殊长度。 |
|---|
| C | 5100 N | 基本额定载荷 |
|---|
| C0 | 9400 N | 基本额定载荷 |
|---|
| M0x | 36 Nm | 额定扭矩 |
|---|
| M0y | 96 Nm | 额定扭矩 |
|---|
| M0z | 96 Nm | 额定扭矩 |
|---|
| | | 注意:不锈钢仍可进行表面防腐处理，以及不同形式的局部处理。
如果耐腐蚀程度较高，必须提供针对特殊应用的合适单元。 |
|
