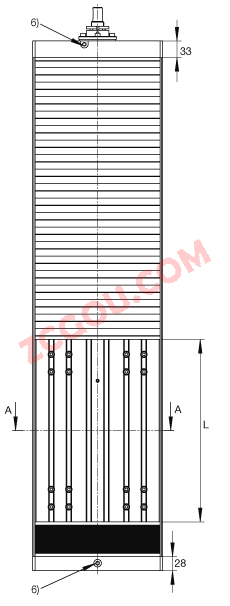

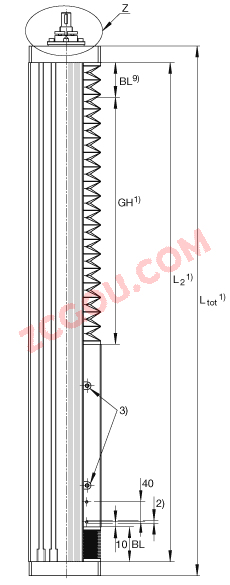

INA MDKUVE25-KGT5串联直线执行器尺寸图纸

MDKUVE..-KGT系列带四排直线循环球轴承与导轨组件以及滚珠丝杆驱动的串行执行器的直线导引系统

INA MDKUVE25-KGT5轴承基本参数

H 145 mm    B 260 mm    L 365 mm

1)   L2 = 总行程 x 1.18 + L + 25 Ltot = 总行程 x 1.18 + L + 86 总行程= 有效行程 + 2 x S（mm） 注意:允差 S 标示了适用于特殊应用的安全范围值且该数值至少与主轴节距尺寸相当 Pz；总行程单位为 mm。 支撑导轨的最大长度为 L2 = 5300 mm。 全行程长度超过 1200 mm 的执行器能与可移动的主轴支撑配合 (后缀为 SPU 或 2SPU)。 2)   4xM5- 深 12 3)   根据 DIN 3505-AM6 (4x) 标准的润滑嘴 4)   槽宽 8 5)   槽宽 10 6)   根据 DIN 3505-AM6 标准的润滑嘴 8)   深 3.5 9)   有效长度 BL 如下 BL = （总行程 x 0.18 + 25） / 2 B1 250 mm    B2 185 mm    B3 115 mm    B4 35 mm    B5 50 mm    B6 110 mm    B7 210 mm    B8 90 mm    do x Pz 32x5 mm  丝杠支撑 do x Pz = 名义主轴直径 x 主轴节圆 H1 75 mm    H2 143 mm    H3 25 mm    H4 50 mm    H5 70 mm    L3 39 mm    L4 67 mm    L5 9 mm

mtot (Ltot - 61) x 0,041 + 19,3 kg  质量 mLaw 13 kg  滑块的质量   F/FM  螺母 此数值只适用于 Lh 寿命的计算 F = 单个螺母 FM = 预载双螺母 (法兰和圆柱螺母)。 CI 24 kN  螺母的基本额定载荷 此数值只适用于 Lh 寿命的计算 根据 DIN 69 051-4 标准的基本额定动载荷： 1978 C0 I 49 kN  螺母的基本额定载荷 此数值只适用于 Lh 寿命的计算 根据 DIN 69 051-4 标准的基本额定动载荷： 1978 CII 27,5 kN  主轴配置轴承的基本额定载荷 此数值只适用于 Lh 寿命的计算 C0 II 55 kN  主轴配置轴承的基本额定载荷 此数值只适用于 Lh 寿命的计算   115 Nm  最大驱动力矩: 驱动轴上的最大许用载荷 M0x 5500 Nm  滑块引导系统的许用扭矩 这些数值是单一载荷，当执行器的下部完全被支撑时使用。 当承受联合载荷时，这些值必须减小。直线引导系统的设计标准，见 INA PF1 样本。 M0y 8735 Nm  滑块引导系统的许用扭矩 这些数值是单一载荷，当执行器的下部完全被支撑时使用。 当承受联合载荷时，这些值必须减小。直线引导系统的设计标准，见 INA PF1 样本。 M0z 8417 Nm  滑块引导系统的许用扭矩 这些数值是单一载荷，当执行器的下部完全被支撑时使用。 当承受联合载荷时，这些值必须减小。直线引导系统的设计标准，见 INA PF1 样本。 lz 7069 cm^4  支撑轨的几何转动惯量 ly 899 cm^4  支撑轨的几何转动惯量
