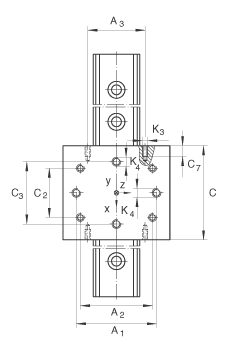

INA LFL32-SF滑块尺寸图纸

LFL..-SF系列开式滑块，标准设计，无游隙；可提供耐腐蚀设计的直线导引系统

INA LFL32-SF轴承基本参数

带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ 的 LFL

带 LFS..-M 的 LFL

带 LFS..-F, -FE 的 LFL

带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ, -M, -F, -FE 的 LFL

载荷方向

A₄	7 mm
G₃	M6
G₄	M8
H		滑块和导轨的总高度： H = 35.5 mm 对 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ H = 25.5 mm 对 LFS..-F, -FE H = 81.5 mm 对 LFS..-M 导轨 LFS..-M 只能和带可调游隙的滑块一起使用。如果要使用 SF 和 LFKL滑块，请先和我们联系
H₂	20,5 mm	公差: +0,3
H₃	14 mm
J_B	59 mm	公差: +/-0,2
J_B1	54 mm
J_B2	56 mm
J_L1	60 mm
J_L2	70 mm	公差: +/-0,2
t₁	7 mm

m_W	400 g	滑块的质量
M_A	15 Nm	适用于标准设计。对滚轮的螺栓,向心螺栓的锁紧力矩应达到 MA。
M_A	12 Nm	可采用耐腐蚀设计 "RB"。对滚轮的螺栓,向心螺栓的锁紧力矩应达到 MA。
		基本额定载荷不适用于 "-RB" 设计。
C_y	4100 N	y 方向的基本额定动载荷
C_0y	2400 N	y 方向的基本额定静载荷
C_z	6600 N	z 方向的基本额定动载荷
C_0z	4200 N	z 方向的基本额定静载荷
M_0x	30 Nm	绕 X 轴的额定静扭矩
M_0y	130 Nm	绕 Y 轴的额定静扭矩
M_0z	70 Nm	绕 Z 轴的额定静扭矩
		订货型号： - 耐腐蚀设计: 滑块：LFCL..-RB 导轨：LFS..-RB 滚轮:LFR..-2RSR-RB - 不带孔的导轨： LFS..-OL
	LFR50/8-6-2Z	使用的滚轮轴的直径：6 mm 对于替换零件的订货，请和我们联系。
	LFS32	基于此导轨的基本额定载荷和额定扭矩的计算
