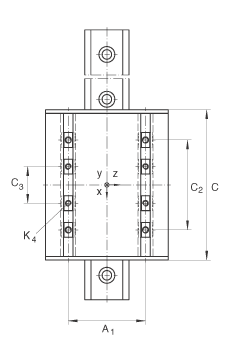

INA LFCL42滑块尺寸图纸

LFCL系列中空滑块，无游隙；可提供耐腐蚀设计的直线导引系统

INA LFCL42轴承基本参数

带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ 的 LFCL

带 LFS..-M 的 LFCL

带 LFS..-F 的 LFCL

带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ, -M, -F 的LFCL

载荷方向

1)		螺纹孔为 M3 的螺旋槽
G₄	M8	最大螺丝深度 M6 = 10 mm M8 = 12 mm M10 = 14 mm
H		滑块和导轨的总高度： H = 39 mm 对 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ H = 33.9 mm 对 LFS..-F
H₂	26,4 mm	公差: +0,3
H₃	18 mm
J_B	73 mm
J_B1	73 mm
J_B2	98,5 mm
J_L1	85 mm
J_{L3 max}	55 mm
J_{L3 min}	15 mm

m_W	1000 g	滑块的质量
		基本额定载荷不适用于 "-RB" 设计。
C_y	10200 N	y 方向的基本额定动载荷
C_0y	5480 N	y 方向的基本额定静载荷
C_z	16900 N	z 方向的基本额定动载荷
C_0z	10000 N	z 方向的基本额定静载荷
M_x	170 Nm	绕 X 轴的额定动扭矩
M_0x	85 Nm	绕 X 轴的额定静扭矩
M_y	720 Nm	绕 Y 轴的额定动扭矩
M_0y	425 Nm	绕 Y 轴的额定静扭矩
M_z	430 Nm	绕 Z 轴的额定动扭矩
M_0z	230 Nm	绕 Z 轴的额定静扭矩
		订货型号： - 耐腐蚀设计: 滑块：LFCL..-RB 导轨：LFS..-RB 滚轮:LFR..-2RSR-RB - 不带孔的导轨： LFS..-OL
		中孔截面的设计取决于尺寸。
	LFR5201-10-2Z	使用的滚轮轴的直径：10 mm 对于替换零件的订货，请和我们联系。
	LFS42	基于此导轨的基本额定载荷和额定扭矩的计算
