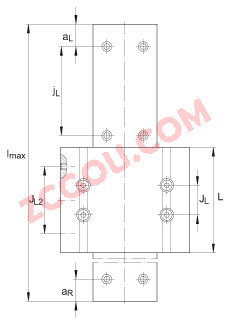

INA KWVK42-AL直线循环球轴承单元滑块尺寸图纸

KWVK..-AL系列铝滑块的直线导引系统

INA KWVK42-AL轴承基本参数

滑块 KWVK..-AL

零件 X

载荷方向

A₁	16,5 mm
A₂	16 mm
A₇	31 mm
a₅	9 mm
a_{L max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	53 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
B₆	75 mm
b	42 mm
H₁	5,5 mm
H₂	12 mm
H₃	8 mm
h	18 mm
h₁	11,1 mm
J_B	55 mm
J_B3	25 mm
J_L	20 mm
J_L2	40 mm
j_B	24 mm
j_L	60 mm
K₁	M3	根据 DIN ISO 4762-12.9的螺钉如有可能，应有螺钉防松措施。最大锁紧力矩： M3 = 2.5 Nm M4 = 3 Nm M5 = 10 Nm M6 = 10 Nm
K₃	M4	根据 DIN ISO 4762-12.9的螺钉如有可能，应有螺钉防松措施。最大锁紧力矩： M3 = 0.6 Nm M4 = 2.1 Nm M6 = 4.8 Nm
K₄	M4	根据 DIN ISO 4762-12.9的螺钉如有可能，应有螺钉防松措施。
l_max	2000 mm	导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。
N	4,2 mm

m_W	0,45 kg	滑块的质量
m_S	5,54 kg/m	导轨的质量
		基本额定载荷，额定扭矩：实际的承载能力受导引部件和周边结构连接的影响。
C	13500 N	基本额定动载荷
C₀	26000 N	基本额定静载荷
M_0x	648 Nm	绕 X 轴的额定静扭矩
M_0y	211 Nm	绕 Y 轴的额定静扭矩
M_0z	211 Nm	绕 Z 轴的额定静扭矩
