INA KWVE15-B-H滑块尺寸图纸

KWVE..-B-H系列高窄滑块,四排;可提供耐腐蚀设计的直线导引系统

目录

INA KWVE15-B-H轴承基本参数

INA滑块 KWVE15-B-H, 高窄滑块,四排;可提供耐腐蚀设计
压缩载荷拉伸载荷对所有轴的力矩全部密封脂润滑油润滑
INA滑块 KWVE15-B-H, 高窄滑块,四排;可提供耐腐蚀设计
INA滑块 KWVE15-B-H, 高窄滑块,四排;可提供耐腐蚀设计
润滑接头位于滑块端盖侧面
INA滑块 KWVE15-B-H, 高窄滑块,四排;可提供耐腐蚀设计
润滑接头位于滑块端盖端面
INA滑块 KWVE15-B-H, 高窄滑块,四排;可提供耐腐蚀设计
润滑嘴3)
INA滑块 KWVE15-B-H, 高窄滑块,四排;可提供耐腐蚀设计
润滑嘴3)
INA滑块 KWVE15-B-H, 高窄滑块,四排;可提供耐腐蚀设计

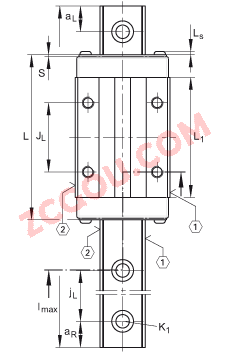

载荷方向

H28 mm
B34 mm
L60,6 mm

1) 定位面
2) 标记
3) 根据 DIN 3 405 M3 标准, 润滑嘴被松散提供
A19,5 mm
A24 mm
A38,3 mm
A47,2 mm
aL max53 mm a L 和 a R 取决于导轨的长度 l max
aL min20 mm a L 和 a R 取决于导轨的长度 l max
aR max53 mm a L 和 a R 取决于导轨的长度 l max
aR min20 mm a L 和 a R 取决于导轨的长度 l max
b15 mm 公差: -0,005 / -0,03
G2M4 根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩(Nm):
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220

如有可能,应有螺钉防松措施。
H14,3 mm
H54,75 mm
h15 mm
h18,15 mm
JB26 mm
JL26 mm
JL611,1 mm
jL60 mm
K1M4 根据 DIN ISO 4762-12.9的螺钉

最大锁紧力矩(Nm):
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340

如有可能,应有螺钉防松措施。
L139,8 mm
LS1,3 mm
lmax1200 mm 单根导轨的最大长度;更长的导轨可以分成几段供货,并且相应地标注。
根据合同约定,单根导轨最大长度可达到6米。
N32,57 mm 最大允许的润滑连接螺纹深度:
5.5 mm
N42,57 mm 最大允许的润滑连接螺纹深度:
5.5 mm
S0,5 mm
T56 mm
W66 mm 距平面侧的宽度

mW0,2 kg 滑块的质量
mS1,44 kg/m 导轨的质量
  根据 DIN 636,基本额定载荷的计算,
基本额定动载荷基于实践经验。
C7200 N 基本额定动载荷
C014500 N 基本额定静载荷
M0x150 Nm 绕 X 轴的额定静扭矩
M0y100 Nm 绕 Y 轴的额定静扭矩
M0z100 Nm 绕 Z 轴的额定静扭矩
  新滑块不能应用在以前的导轨 TKVD15(-U)上
