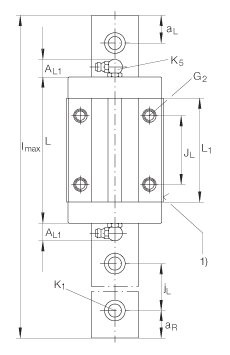

INA KWE35-H滑块尺寸图纸

KWE..-H系列两排直线循环球轴承及导轨组件用的高窄滑块的直线导引系统

INA KWE35-H轴承基本参数

载荷方向

1)		定位面
2)		标记
A₁	18 mm
A₂	10 mm
A₃	23 mm
A_L1	14 mm
a_{L max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	34 mm	公差: -0,004 / -0,05
G₂	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 如果有调节螺钉，应有螺钉防松措施。
H₁	8 mm
H₅	6,5 mm
h	23 mm
h₁	12 mm
J_B	50 mm
J_L	50 mm
j_L	80 mm
K₁	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。
K₅	NIP-KE-M6	润滑接头
L₁	75,4 mm
l_max	2960 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
T₅	12 mm	最大螺丝深度
