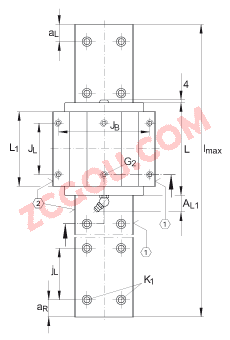

INA KUVE30-W球单轨引导系统尺寸图纸
KUVE..-W系列宽滑块,四排;可提供耐腐蚀设计的直线导引系统
|
|
1) | | 定位面 |
---|
2) | | 标记 |
---|
3) | | 根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供 |
---|
A1 | 31 mm | |
---|
A2 | 9 mm | |
---|
A3 | 11,25 mm | |
---|
AL1 | 19 mm | |
---|
a5 | 15 mm | |
---|
aL max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aR max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
---|
aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
---|
b | 80 mm | 公差: -0,005 / -0,03 |
---|
G2 | M10 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩(Nm): M5 = 5.8 M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140
如有可能,应有螺钉防松措施。 |
---|
H1 | 6 mm | |
---|
H4 | 13,8 mm | |
---|
H5 | 6 mm | |
---|
h | 23,5 mm | |
---|
h1 | 11,5 mm | |
---|
JB | 124 mm | |
---|
JL | 52 mm | |
---|
jB | 50 mm | |
---|
jL | 80 mm | |
---|
K1 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩(Nm): M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
如有可能,应有螺钉防松措施。 |
---|
K3 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩(Nm): M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
如有可能,应有螺钉防松措施。 |
---|
K6 | M8 | 根据 DIN 7984-8.8 标准的螺钉
最大锁紧力矩(Nm): M4 = 2 M5 = 4 M8 = 12
如有可能,应有螺钉防松措施。 |
---|
L1 | 72 mm | |
---|
lmax | 2000 mm | 单根导轨的最大长度;更长的导轨可以分成几段供货,并且相应地标注。 根据合同约定,单根导轨最大长度可达到6米。 |
---|
T5 | 12 mm | |
---|
T6 | 12 mm | 对于从上面安装: 最大中间螺纹孔的螺纹深度 T6 + 2.5 mm |
---|
|
|
mW | 1,95 kg | 滑块的质量 |
---|
mS | 13,6 kg/m | 导轨的质量 |
---|
| | 根据 DIN 636,基本额定载荷的计算, 基本额定动载荷基于实践经验。 | C | 27500 N | 基本额定动载荷 |
---|
C0 | 55000 N | 基本额定静载荷 |
---|
M0x | 2660 Nm | 绕 X 轴的额定静扭矩 |
---|
M0y | 700 Nm | 绕 Y 轴的额定静扭矩 |
---|
M0z | 700 Nm | 绕 Z 轴的额定静扭矩 |
---|
|
