| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|
| 3) | | 根据 DIN 3 405 M3 标准, 润滑嘴被松散提供 |
|---|

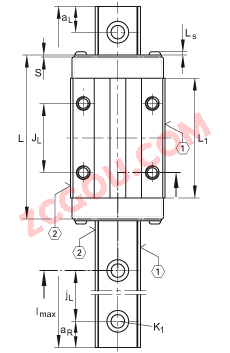

| A1 | 9,5 mm | |
|---|
| A2 | 4 mm | |
|---|
| A3 | 4,3 mm | |
|---|
| A4 | 3,2 mm | |
|---|
| aL max | 53 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 53 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| b | 15 mm | 公差: -0,005 / -0,03 |
|---|
| G2 | M4 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| H1 | 4,3 mm | |
|---|
| H5 | 4,75 mm | |
|---|
| h | 15 mm | |
|---|
| h1 | 8,15 mm | |
|---|
| JB | 26 mm | |
|---|
| JL | 26 mm | |
|---|
| JL6 | 17,8 mm | |
|---|
| jL | 60 mm | |
|---|
| K1 | M4 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| L1 | 53,2 mm | |
|---|
| LS | 1,3 mm | |
|---|
| lmax | 1200 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|---|
| N3 | 2,57 mm | 最大允许的润滑连接螺纹深度：
5.5 mm |
|---|
| N4 | 2,57 mm | 最大允许的润滑连接螺纹深度：
5.5 mm |
|---|
| S | 0,5 mm | |
|---|
| T5 | 6 mm | |
|---|
| W6 | 6 mm | 距平面侧的宽度 |
|---|
|
