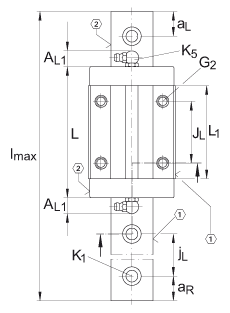

INA KUE30-H球单轨引导系统尺寸图纸

KUE..-H系列高窄滑块，两排；可提供耐腐蚀设计的直线导引系统

INA KUE30-H轴承基本参数

载荷方向

1)		定位面
2)		标记
A₁	16 mm
A₂	10 mm
A₃	16 mm
A_L1	14 mm
a_{L max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	28 mm	公差: -0,004 / -0,05
G₂	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M4 = 5 M5 = 10 M6 = 17 M8 = 41 如果有调节螺钉，应有螺钉防松措施。
H₁	7 mm
H₅	6 mm
h	21,5 mm
h₁	10,5 mm
J_B	40 mm
J_L	40 mm
j_L	80 mm
K₁	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。
K₅	NIP-KE-M6	润滑接头
L₁	65,7 mm
l_max	2000 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
T₅	10 mm	最大螺丝深度
