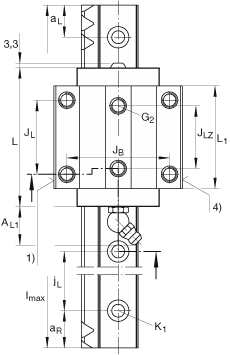

INA TKVD35-ZHST+SVS导轨尺寸图纸

TKVD..-ZHST+SVS系列四排直线循环球轴承及导轨组件，导轨侧面带螺旋齿的直线导引系统

INA TKVD35-ZHST+SVS轴承基本参数

h 66 mm    b 48,75 mm  公差: -0,005 / -0,03 lmax 2860 mm  单根带齿导轨的最大长度为960mm 。 单元的最大单根销售长度为2860 mm 。 通过协商，单根长度可达到5740mm。

1)   定位面 2)   标记 aL max 51 mm  a L 和 a R 取决于导轨的长度 l max aL min 28 mm  a L 和 a R 取决于导轨的长度 l max aR max 51 mm  a L 和 a R 取决于导轨的长度 l max aR min 8 mm  a L 和 a R 取决于导轨的长度 l max h1 54 mm    h5 39 mm    jL 80 mm    K1 M8  根据 ISO 4762-12.9 的安装螺钉 最大锁紧力矩（Nm）： M6 = 17 M8 = 41 如有可能，应有螺钉防松措施。

mS 14 kg/m  导轨的质量 m 4  模数：对其它的模数值也适用     根据 DIN3 975/76 标准的齿，中心距离和减速比

INA TKVD35-ZHST+SVS轴承供货商

八零动力专业销售德国INATKVD35-ZHST+SVS导轨，库存德国INATKVD35-ZHST+SVS导轨大量现货，与厂家常年批量订购TKVD35-ZHST+SVS轴承，咨询热线：022-58519723

INATKVD35-ZHST+SVS，我选八零动力，品种全，价格优，质量有保证！大客户热线：022-58519722

其他品牌TKVD35-ZHST+SVS轴承同类可代替型号

TKVD35-ZHST+SVS它的精密测量技术，确保了每一件产品的品质 它的耐高温性能，减少了冷却系统的能耗 以精湛工艺它的精密装配，确保了整体性能的卓越 这轴承的稳定性极佳，在高速运转时也能保持良好状态它的质量可靠，是众多机械设备制造商的首选配件承载未来它的耐用性，让人惊叹不已 TKVD35-ZHST+SVS

INA TKVD35-ZHST+SVS轴承近似型号

INATKVD35-ZHP INATKVD42 INA TSX35-E-ADB INA S3525 INA S6035 INA M6035 INA TSX35-E-U INA TKSD35-ADB INA MVZ6035 INA S6035 INA TKVD35-ZHP INA TKVD35-ZHST+SVS
