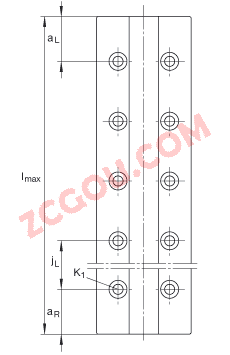

INA TKDM15-W导轨尺寸图纸

TKDM..-W系列两排微型直线循环球轴承及导轨组件，耐腐蚀设计的直线导引系统

INA TKDM15-W轴承基本参数

h	10 mm
b	42 mm
l_max	680 mm	导轨的最大长度为 L max；更长的导轨需通过协商定制。可用的标准长度： 160 mm:0.47 kg 240 mm:0.71 kg 320 mm:0.94 kg 440 mm:1.29 kg 560 mm:1.65 kg 680 mm:1.99 kg

a_{L max}	26,5 mm
a_{L min}	6,5 mm
a_{R max}	26,5 mm
a_{R min}	6,5 mm
h₁	5,5 mm
j_B	23 mm
j_L	40 mm
K₁	M4	根据 DIN ISO 4762-12.9的螺钉如果有调节螺钉，应有螺钉防松措施。最大锁紧力矩（Nm）： M2 = 0.6 M3 = 2.2 M4 = 5

m_S	2,94 kg/m	导轨的质量
