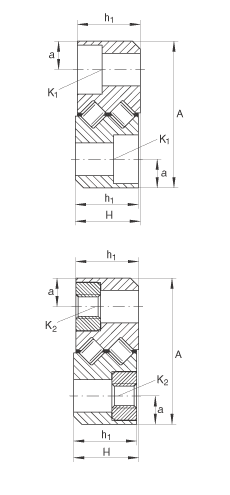

INA RWS1808-300/x300/x126平板保持架尺寸图纸

RWS系列带圆柱滚子平板保持架的微型直线导向装置的直线导引系统

目录

INA RWS1808-300/x300/x126轴承基本参数

INA平板保持架 RWS1808-300/x300/x126, 带圆柱滚子平板保持架的微型直线导向装置
压缩载荷拉伸载荷对所有轴的力矩脂润滑油润滑
INA平板保持架 RWS1808-300/x300/x126, 带圆柱滚子平板保持架的微型直线导向装置
INA平板保持架 RWS1808-300/x300/x126, 带圆柱滚子平板保持架的微型直线导向装置
INA平板保持架 RWS1808-300/x300/x126, 带圆柱滚子平板保持架的微型直线导向装置
INA平板保持架 RWS1808-300/x300/x126, 带圆柱滚子平板保持架的微型直线导向装置
INA平板保持架 RWS1808-300/x300/x126, 带圆柱滚子平板保持架的微型直线导向装置

C1300 mm
L300 mm 举例：
内导轨对的长度 C1 = 125 mm
要求行程为 20mm
h 是行程＝下一个行程距工作台 22mm
z 是安全余量 ＝ 10mm
L 是外导轨对的长度
L = C 1 + h + z
L = 125 mm + 22 mm + 10 mm = 157 mm
（下一个标准长度L = 175 mm）
用于同样长度导轨的订货数据 (C1 = L) = RWS1808-125/125x22
用于不同长度导轨的订货数据 (C1 = L) = RWS1808-125/175x22
hx126 mm 行程

1) 保持架间隔 ak
取决于周边结构
2) 相同长度的导轨对 1 和 2 （微型直线导向）
3) 不同长度的导轨对 1 和 2 （微型直线导向）
38) 标准安装孔
39) 带 ESM
A23,5 mm
aL12,5 mm
aR12,5 mm
B18 mm
C83 mm
FP 1 导轨对 1
FP 2 导轨对 2
G1M3 mm 根据 DIN 912-12.9 的螺钉；
最大锁紧力矩：2.2 Nm
H8 mm
h7,9 mm
jL25 mm
K1M3 mm 根据 DIN 912-12.9 的螺钉；
最大锁紧力矩：2.2 Nm
Lmax350 mm 导轨的最大工作长度。
如有需求，也提供特殊设计。

mRWT275 g 导轨 RWT 的质量
C26500 N 基本额定载荷
C078500 N 基本额定载荷
M0x55 + ak x 39 Nm 额定扭矩

Mox = kM + ai xW Mox

ai[mm]:最小内部宽度
kM:扭矩常量
W Mox[Nm]:绕 X 轴的静力矩系数
M0y3010 Nm 额定扭矩
M0z3010 Nm 额定扭矩
