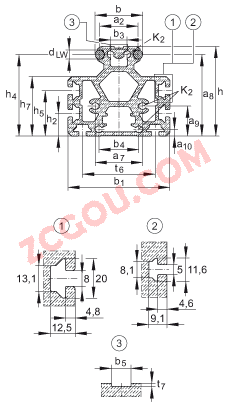

INA LFS52-M导轨尺寸图纸

LFS..-M系列中空截面轮廓，带安装槽，带两根轨道轴；可提供耐腐蚀设计的直线导引系统

INA LFS52-M轴承基本参数

弯曲轴

h	98,6 mm
b	52 mm
l_max	8000 mm	导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。

a₁₀	7,5 mm
a₂	42 mm
a₇	52 mm
a₈	89,7 mm
a₉	33 mm
b₁	112 mm
b₃	18 mm	根据 DIN 931 (DIN EN ISO 4014)的螺栓, 需要用于导轨的特殊支撑垫圈，符合 DIN 933-8.8 (DIN EN ISO 4017) LFS..-N 及 LFS52-NZZ 包括在供货中。
b₄	44 mm
b₅	10,2 mm
d_LW	10 mm
e_z	42,6 mm
h₂	25 mm
h₄	89,7 mm
h₅	50 mm
h₇	65,4 mm
K₂	7,45 mm	直径非切削螺旋钻孔或螺旋切削螺栓的中心孔按 DIN 7513。
l_y	3717250 mm^4
l_z	3014470 mm^4
LF_Q	3691 mm^2	横截面积
t₆	80 mm
t₇	1,8 mm
W_y	66380 mm^3
W_z	55462 mm^3

m_S	11200 g/m	导轨的质量
		订货型号： - 具有耐腐蚀性能的导轨：LFS..-RB
		对 LFS..-M, -N, -NZZ 的弹性模量：72,000 N/mm2
		导轨只能和可调游隙的滑块一起使用。如果要使用 SF 和 LFCL 滑块，请先和我们联系
