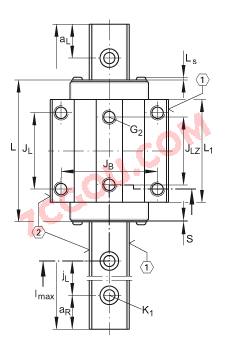

| 1) | | 定位面 |
|---|
| 2) | | 标记 |
|---|
| 3) | | 根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供 |
|---|
| A1 | 33 mm | |
|---|
| A2 | 9 mm | |
|---|
| A3 | 12,3 mm | |
|---|
| A4 | 11 mm | |
|---|
| aL max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| b | 34 mm | 公差: -0,005 / -0,03 |
|---|
| G2 | M10 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M5 = 5.8
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
如有可能，应有螺钉防松措施。 |
|---|
| H1 | 6,7 mm | |
|---|
| H4 | 14,3 mm | |
|---|
| H5 | 6,75 mm | |
|---|
| h | 27 mm | |
|---|
| h1 | 15 mm | |
|---|
| JB | 82 mm | |
|---|
| JL | 62 mm | |
|---|
| JL6 | 32,5 mm | |
|---|
| JLZ | 52 mm | |
|---|
| jL | 80 mm | |
|---|
| K1 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| K3 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| K6 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| L1 | 113 mm | |
|---|
| LS | 1,65 mm | |
|---|
| lmax | 2960 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|---|
| N3 | 5,5 mm | 最大允许的润滑连接螺纹深度：
7 mm |
|---|
| N4 | 5,5 mm | 最大允许的润滑连接螺纹深度：
7 mm |
|---|
| S | 0,5 mm | |
|---|
| T5 | 13 mm | |
|---|
| T6 | 12,3 mm | |
|---|
| W6 | 6 mm | 距平面侧的宽度 |
|---|
|
